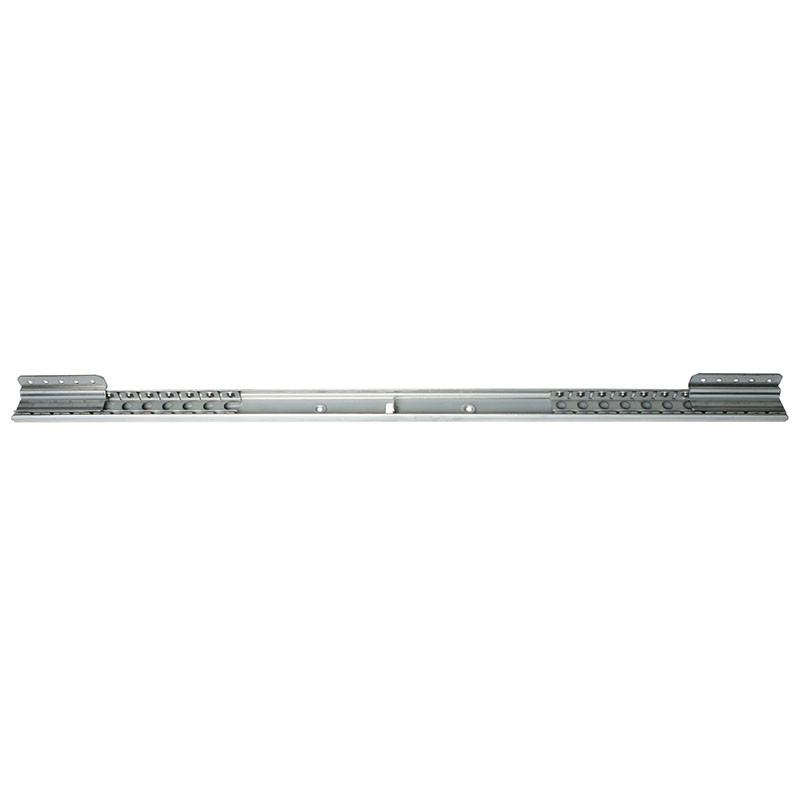

AITANA Juego de guías para mesas, para dos alas de extensión automática
Un juego se compone de dos guías a derecha y dos a izquierda.
Profundidad ala: 290 / 350
Longitud mínima del tablero fijo: 800
Largo guía: 263
Largo deslizante: 520
Material: hierro
Acabado: electrozincado
Atornillar la guía (parte corta, fija) en el hueco del mecanizado y al tablero central.
Introducir el deslizante (parte larga) dentro de la guía (parte corta) y atornillar al
ala extensible.
ATENCIÓN: A la hora de hacer los mecanizados de los huecos donde se colocan las guías,
observar que por un lado están a una medida y por el otro lado a otra, para no coincidir
una vez están las alas dentro del bastidor porque el deslizante sobresale interiormente.
IMPORTANTE: Introducir el deslizante dentro de la guía en la dirección que marca la flecha,
el tope-freno evitará que se salga cada vez que se saque el ala.
Marca:HERRAJES ALK
